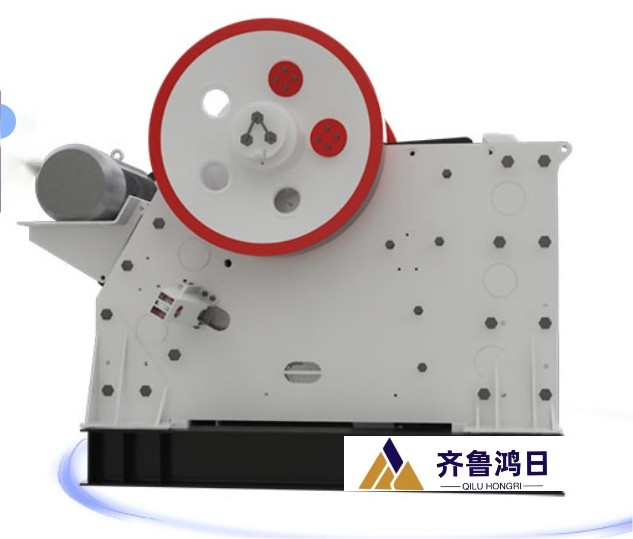

鄂式破碎机
产品名称：鄂式破碎机
联系我们
服务热线：
☎18805365685
产品概述
◆该系列鄂式破碎机(鄂破机)主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
◆该系列鄂式破碎机(鄂破机)最适宜于破碎抗压强度不高于300MPa（兆帕）的各种软硬矿石，被破碎物料的最大块度不得大于技术参数表所规定。
技术特点
1.破碎腔深而且无死区，提高了进料能力与产量；
2.其破碎比大，产品粒度均匀；
3.垫片式排料口调整装置，可靠方便，调节范围大，增加了设备的灵活性；
4.润滑系统安全可靠，部件更换方便，保养工作量小；
5.结构简单，工作可靠，运营费用低。
6.设备节能：单机节能15%～30%，系统节能一倍以上；
7.排料口调整范围大，可满足不同用户的要求；
8.噪音低，粉尘少

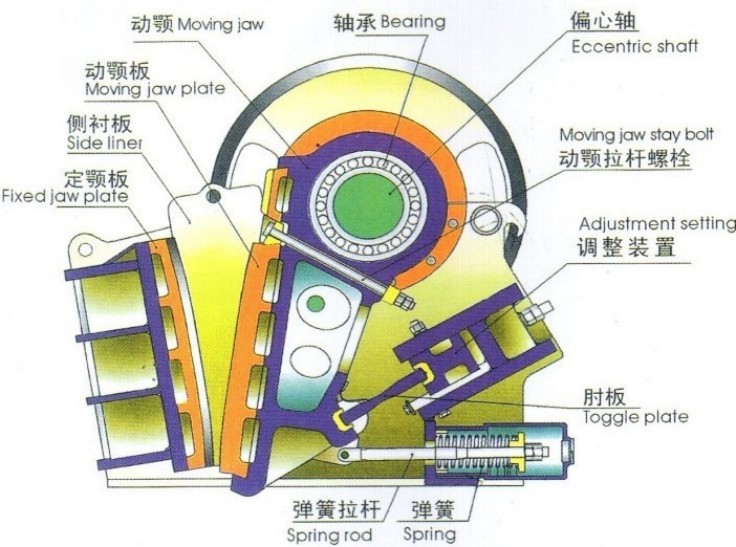

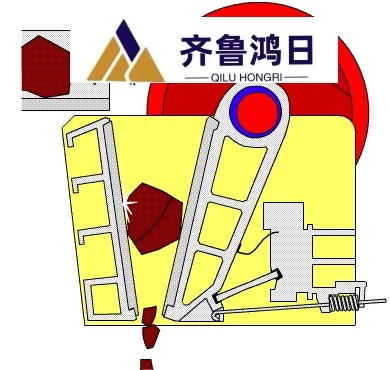

工作原理
◆该系列鄂式破碎机(鄂破机)工作方式为曲动挤压型，其工作原理是：电动机驱动皮带和皮带轮，通过偏心轴使动颚上下运动，当动鄂上升时衬板与动颚间夹角变大，从而推动动鄂板向固定颚板接近，与其同时物料被压碎或劈碎，达到破碎的目的；当动鄂下行时，衬板与动颚夹角变
◆小，动颚板在拉杆，弹簧的作用下，离开固定颚板，此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料，实现批量生产。
外观尺寸图
主要技术参数

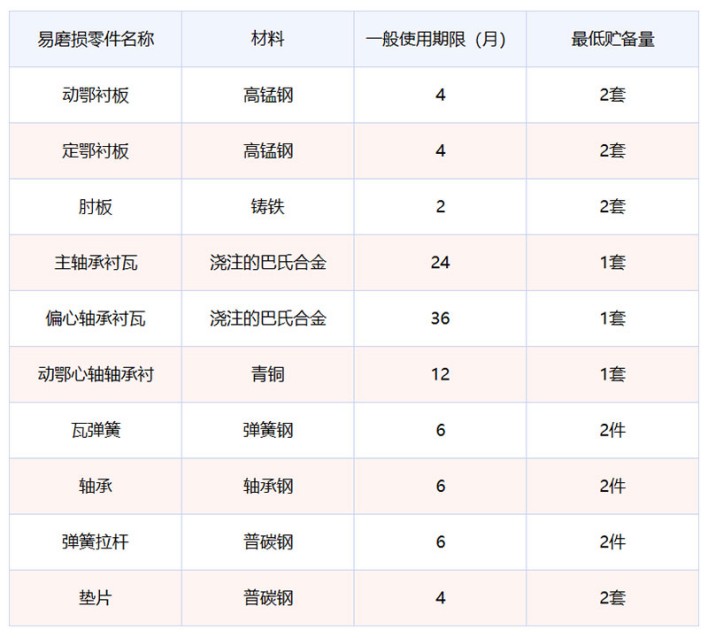

易损件使用寿命
颚式碎石机的易损件使用寿命是众多客户都十分关心的，红星厂家以用户需求为生产起点，以品质为追求，在颚破设备的制造上下足功夫，动鄂衬板、定鄂衬板均采用耐磨损的高锰钢，主轴承衬瓦、偏心轴承衬瓦采用浇注的巴氏合金，肘板采用铸铁材料……更多材质及使用寿命请看下表，可供用户进行参考。（注：实际使用寿命以个人为准）
规格与性能参数
| 型号 | 进料口尺寸 (mm） | 最大进料粒度 (mm) | 排料口调整范围 (mm) | 处理能力(t/h) | 偏心轴转速(r/min) | 电机功率 (kw) | 外形尺寸 （长×宽×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-106 | 300 | 6P 55 | 2210×2320×1723 |
| 注：产量根据不同物料，进料粒度等因素其结果将有所不同 |
| 型号 | 最大进料粒度（mm） | 进料口尺寸（mm） | 出料口调整范围（mm） | 处理能力（t/h） | 电机功率（KW） | 外形尺寸 长×宽×高（KW） |
| CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
| CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175-300 | 630-1435 | 6P 400 | 6600×4030×4400 |
| CJ1511 | 850 | 1500×1070 | 125-300 | 425-1195 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150-300 | 530-1280 | 6P 200 | 4620×2890×4190 |
注：产量根据不同物料，进料粒度等因素其结果将有所不同
颚式移动破碎机：
| 型号 | WT96 | WT106 | WT120 |
| 运输外形尺寸 | 长度 | 14200mm | 14900mm | 15200mm |
| 宽度 | 2900mm | 3000mm | 3200mm |
| 高度 | 3470mm | 3600mm | 3700mm |
| 重量 | 38t | 50t | 65t |
| 给料机 | 料斗容积 | 5m³ | 5m³ | 6m³ |
| 装载高度 | 3900mm | 4100mm | 4300mm |
| 给料机型号 | GZDT3895 | GZDT1145 | GZDT1245 |
| 出土皮带机 | 尺寸(宽×长) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm |
| 破碎机 | 型号 | CJ96 | CJ106 | CJ120 |
| 进料口 | 930×580mm | 1060×700mm | 1200×870mm |
| 最大进料尺寸 | 480mm | 560mm | 700mm |
| 主皮带机 | 尺寸(宽×长) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm |
| 除铁器 | 型号 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油发动机 | 功率 | 96kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 |
| 整机 | 功率 | 112.9kw | 141.4kw | 196.2kw |
| 控制方式 | 有线/无线(选配) | 有线/无线(选配) | 有线/无线(选配) |
