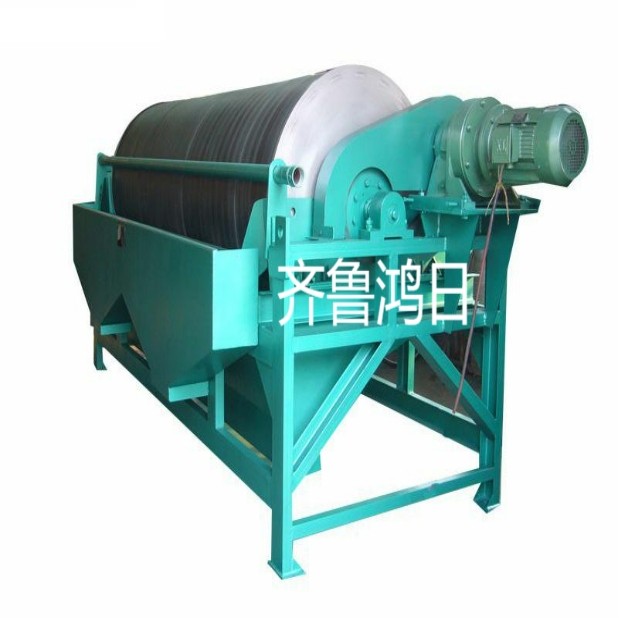

CTS(N.B)永磁筒式磁选机

产品名称：CTS(N.B)永磁筒式磁选机

联系我们

服务热线：

☎18805365685

产品概述

CTB系列永磁筒式磁选机适用于磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等亚铁磁性物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，以及选煤作业中的磁重介质回收。在重介质选别作业中，为了保证磁铁矿或硅铁的最大回收率，需要用第二台磁选机对第一台磁选机的尾矿进行再次选别。在这种情况下，可采用特别设计的尾矿再处理双筒磁选机。它能提高回收率，提高精矿品位，减少尾矿流失，简化选矿流程，降低成本，提高经济效益。

 技术特点

永磁筒式磁选机执行中华人民共和国机械行业标准《JB/7895-1999》，采用稀土复合磁系，并采用高强力胶（J-39）粘结，并用环氧树脂灌注，磁系表面用不锈钢带加固，不脱落。筒体两端加密封垫并涂密封胶，保证不进水；技术先进、结构合理。经过特殊设计，使磁场强度分布更加合理，分选效果比较明显。

    ■体经过特殊设计，不易堵料、跑料。槽体型式为半逆流式。

    ■动方式有左传动和右传动两种型式。

    ■滚筒表面橡胶采用直接硫化方式代替粘结方式，硫化层采用高耐磨橡胶，厚度为4mm，适用寿命2-3年，粘结强度3.5兆帕。

    ■场强度大、磁场深度大、处理能力大。

    ■结构简单、处理量大；操作简单、易于维护。

    ■进矿箱设计了产生合理矿浆流向的相应结构，使磁性矿物的回收率大大提高。

 永磁筒式磁选机概述；

磁选机是在产业界使用最广泛、通用性较高的机种之一,利用各种矿物比磁系数的不同，借助磁力和机械力将混合料中的磁性物质分离开的设备。本机是近二十年来发展起来的新型选矿设备，主要用于细粒级强磁性矿物的干、湿式分选。
    本机广泛用于选矿、洗煤和化工等部门，用于湿式选别粒度为6-0毫米的强磁性矿物，并将矿物分为磁性物及非磁性物两种产品。它所选别的强磁性物的比磁化系数X应不低于3000×10　6cm3/克，属于这类矿物有磁铁矿，磁黄铁矿等，对于赤铁矿、褐铁矿、蕶铁矿等须予选进行磁化焙烧，方能进行选别。

永磁筒式磁选机产品特点

湿式永磁筒式磁选机主要适用于粒度3mm以下的磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业。磁选机的磁系，采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100～600mT。根据用户需要，可提供顺流、半逆流、逆流型等 多种不同表强的磁选。本产品具有结构简单、处理量大、操作方便、易于维护等优点。

永磁筒式磁选机三种流向

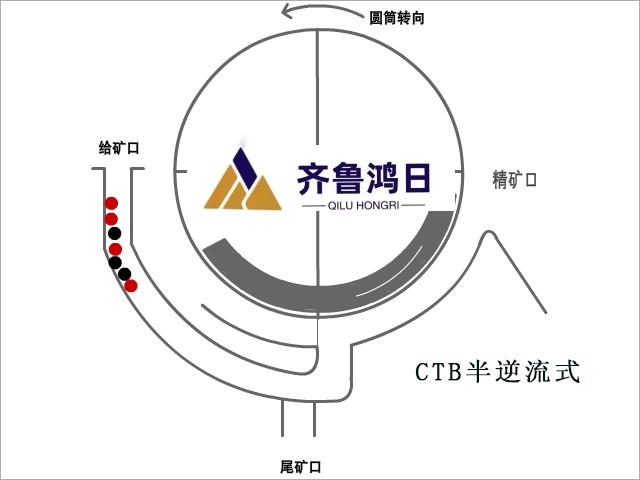

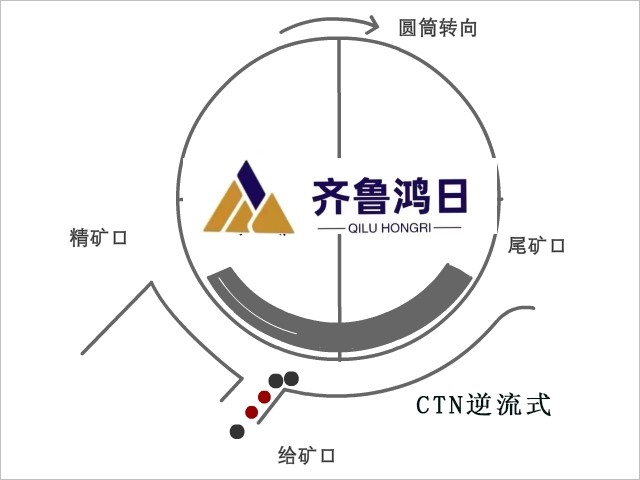

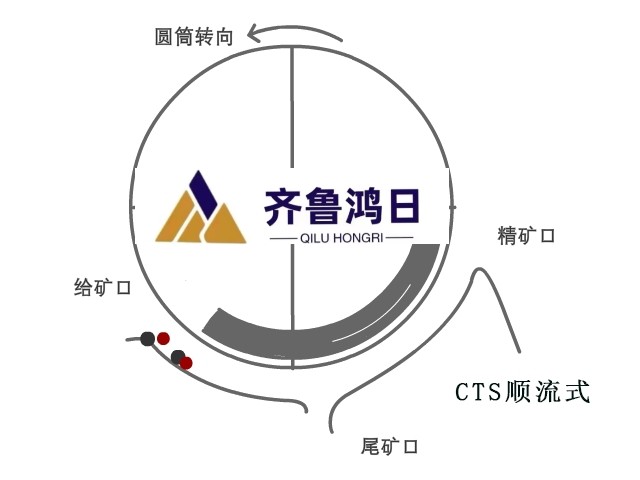

半逆流槽适用于矿石粒度为0.5-0mm的强磁性矿物的湿式粗选和精选，尤其适用于粒度为0.15～0mm大矿物的精选。1；逆流槽适用于矿石粒度为0.6～0mm强磁性矿物湿式粗选和扫选。尤其适用于洗煤厂重介质回收等。2；顺流槽适用于矿石粒度为6～0mm的粗选和精选。3；半逆流槽和顺流槽都可串联使用，提高精矿品位。

工作原理

它主要由磁系、圆筒、分选槽、传动装置、以及给料、排料和溢流装置组成。

本机是根据各种矿物不同的比磁化系数，利用磁力进行矿物分选。当矿浆进入分选区时，由于各种矿物比磁化系数不同，在磁场磁力作用下，强磁性矿物被吸附在圆筒表面上，随圆筒旋转带到精矿矿口，脱离磁系后借精矿冲洗水排入精矿箱；脉石和弱磁性矿物不能被磁力吸收，在槽体内矿浆流的作用下，逆圆筒旋转方向自流进入尾矿排矿口。    磁系采用优质铁氧体材料或与稀土磁钢复合而成，筒表平均磁感应强度为100~600mT。

根据用户需要，可提供顺流、半逆流、逆流型等多种不同表强的磁选机。我厂产品具有结构简单、处理量大、操作方便、易于维护等优点.

工作原理

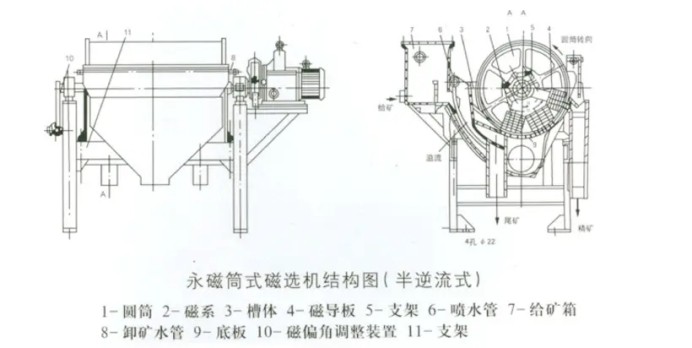

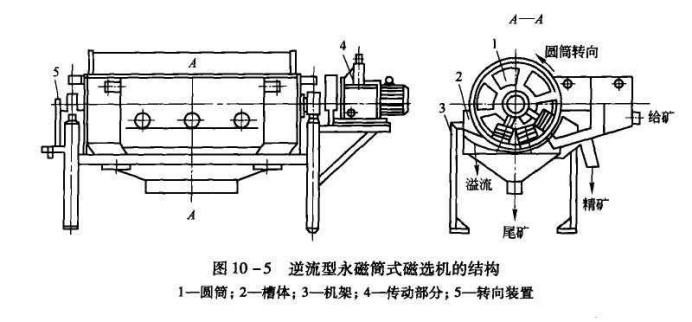

外形尺寸图

 主要技术参数

永磁筒式磁选机主要技术参数：

永磁筒式磁选机外形及安装尺寸：
