产品概述

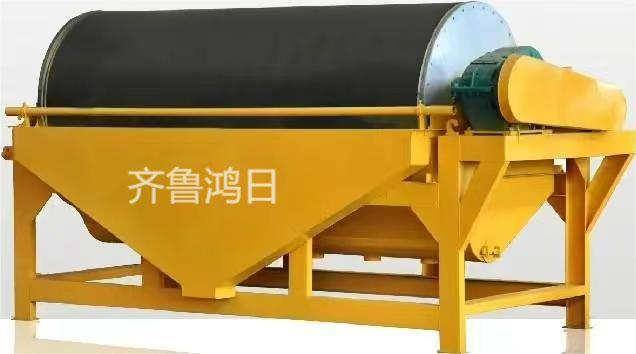

  NCTB系列浓缩脱水磁选机本产品专门设计用于磁选流程中低浓度矿浆的浓缩，用于提高浓度。
  NCTB系列浓缩脱水磁选机主要用于高频筛下粗粒级矿物的浓缩，利于提高二段磨效率，降低生产成本。
技术特点
◆精矿排矿浓度高：
◆ 磁系采用大包角设计，延长了选区长度和卸矿时间。
◆槽体优化设计，对槽体排矿间隙和卸矿高度进行优化，精矿排矿浓度达 68％以上。回收率高
◆磁系采用高梯度设计，大包角结构，有效控制了磁选尾矿品位，回收率高，可在浓缩作业的同时尾矿直接抛尾。
工作原理
经过振动电机振动物料,出料量可通过手轮来进行调整。磁辊通过调速电机拖动,转速的快慢通过调速表来进行调节,可控制磁选机的产量和精矿品位。矿粒经输送带被送入上磁滚筒（辊）分选,由于矿粒有磁性,立即被强磁场吸附在磁滚筒（辊）上,而脉石粒(杂石、砂土)由于没有磁性(磁性很弱),磁滚筒（辊）的强磁对它不产生吸力,随着磁辊的转动,矿粒一直被吸在磁辊（滚筒）上,而脉石粒在磁辊转到前端位置时被抛出掉在隔矿板的前面(通过改变隔矿板角度的大小可调整精矿的品位),矿粒继续被磁辊带到脱磁区时自动掉入一选集矿斗收集为精矿成品。由于上磁辊（滚筒）掉下的脉石中还夹带有一些磁性更弱的矿粒,它们将进入下磁辊继续进行磁选,磁选后的成品矿粒进入二选集矿斗收集为成品,被抛出的脉石经尾矿口排出。

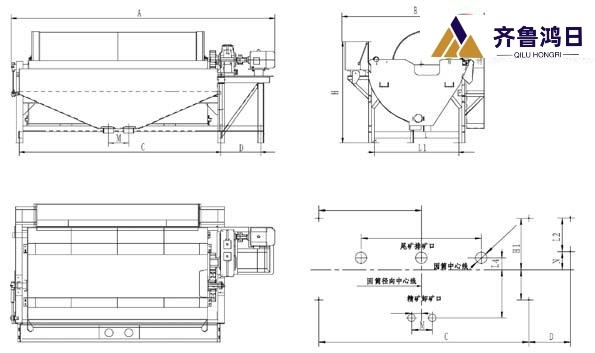

外观尺寸图

主要技术参数

 NCTB系列浓缩脱水磁选机外形及安装尺寸
