2PG系列辊式破碎机

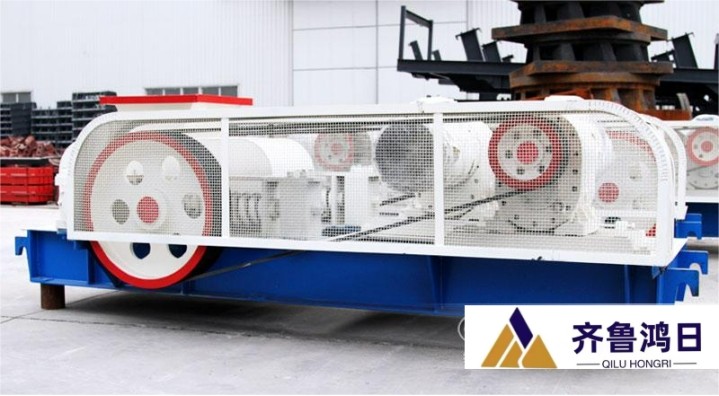

产品名称：2PG系列辊式破碎机

联系我们

服务热线：

  ☎18805365685

产品概述

2PG系列辊式破碎机是我公司工程技术人员反复探索并吸收大型辊压机技术的优点的基础上，开发的一种新型破碎设备，利用两组单独传动的辊轴相对旋转产生的挤压和磨剪力来破碎物料，具有结构紧凑，对辊设计，特有的“W”形辊面结构，使用寿命长，能耗低等特点，经全国数百家水泥用户使用，一致认为该机是取代各种立式、卧式锤破的最佳熟料破碎设备。

技术特点

◆产量稳定，粒度均匀，出料60～70％为粉状颗粒，通过合理调整匹配可显著提高磨机产量达30％，收效显著。

◆采用双电机+减速机驱动形式，动力强劲，窄V形联组胶带，传动效率更高。

◆双辊结构低速运转，通过挤压，剪切破碎物料，工作状态稳定。

◆使用方便，通过调整垫片一次性调整出料间隙后即可投入正常运转，基本无需维护。

◆辊面采用高强度耐磨焊条多层均匀堆焊，经久耐用，使用时间可长达二年以上。

◆维修保养便利，仅需打开检修门对辊面局部补焊即可，无需更换配件，使用成本低廉。

◆采用预压推力弹簧，能使破碎辊始终保持足够的破碎力，并防备一旦进入异物时活动辊及时退让，保护辊面及其他部件不受损坏。

◆结构紧凑，工艺布局简单，基本无需安装地基，可直接用于窑下或磨前。

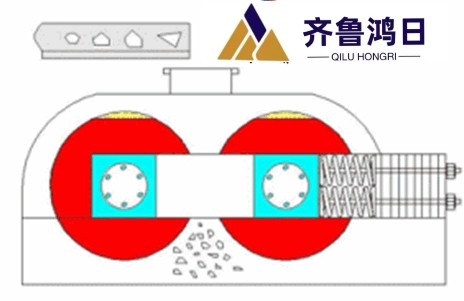

工作原理

对辊破采用两组单独传动的辊子，启动破碎机后，两辊轮作相向旋转，形成“V”型破碎腔，物料从料斗定量给入破碎机，切向进入两辊中间，由于辊轮调整的中间缝隙较小，且系统强度远大于物料（不会因为物料硬度高而使辊轮间距变大或改变辊路运动状态），挤在两辊中间的物料会随着对辊的旋转，被压力挤碎成很小的粒度，然后随着辊轮的旋转方向进入机器的底部，从有斜度的料槽流出机器，完成整个破碎过程。

破碎机两辊之间的距离是排料口的宽度，由排料口的宽度决定破碎物料的可接受尺寸。

2

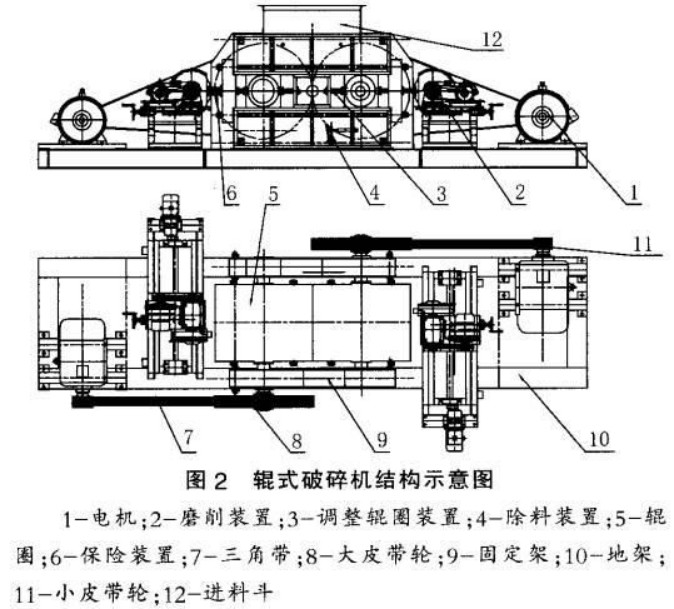

结构组成

对辊破碎机主要由机架、机体、辊轮组成、辊轮支撑轴承、压紧装置、调节装置以及驱动装置（传动部分、动力部分）等部分组成。

机架：由型钢焊接而成，主要起支撑作用，所有部件都是安装在机架上的。

机体：由优质的铸铁铸造而成，为上下分体结构，并铸成封闭式箱体形式，辊轮安装在箱体内，为防止机体磨损，机盖两侧还安装有耐磨衬板。

辊轮：对辊破执行破碎的主要部件，由45#铸钢浇铸而成，镶在主、附轴上。

驱动装置：有电动机主、被动皮带轮转动，通过三角皮带将动力传递给辊轮支撑轴承旋转。主、附辊轴是由链轮和链条带动，作反向旋转。

外观尺寸图

技术参数

《破碎机技术人员提示您》上面只罗列了部分对辊破碎机型号
